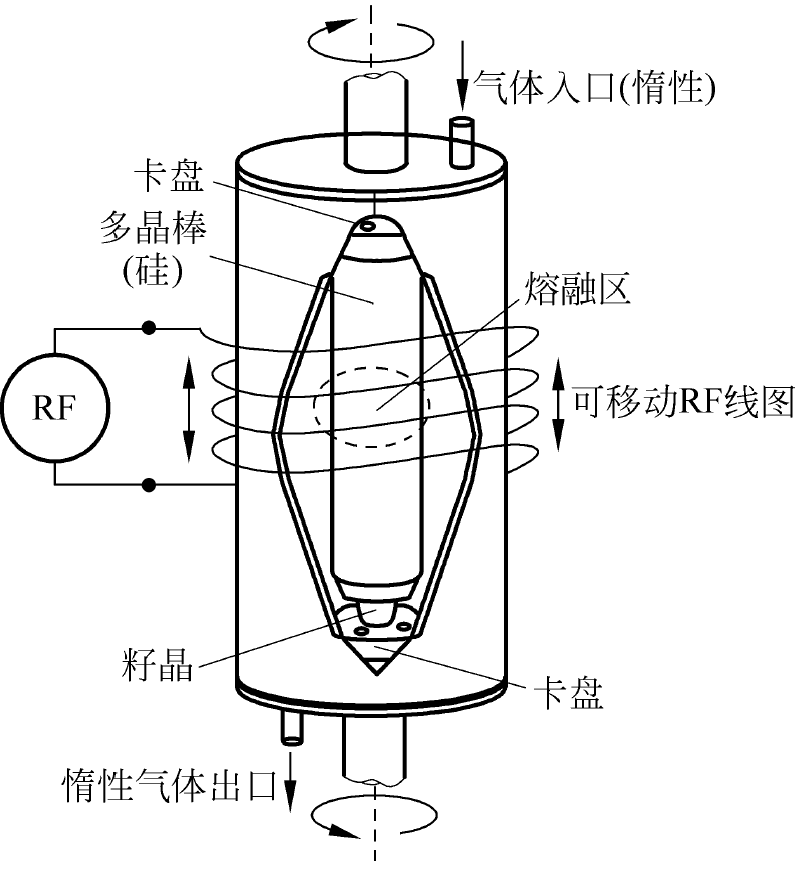

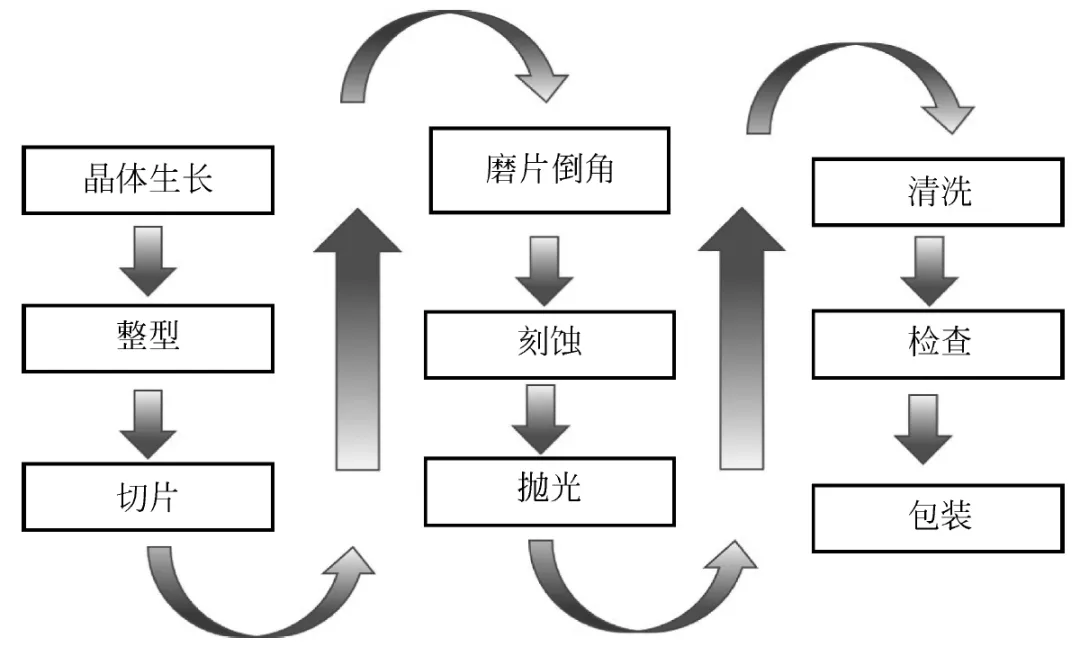

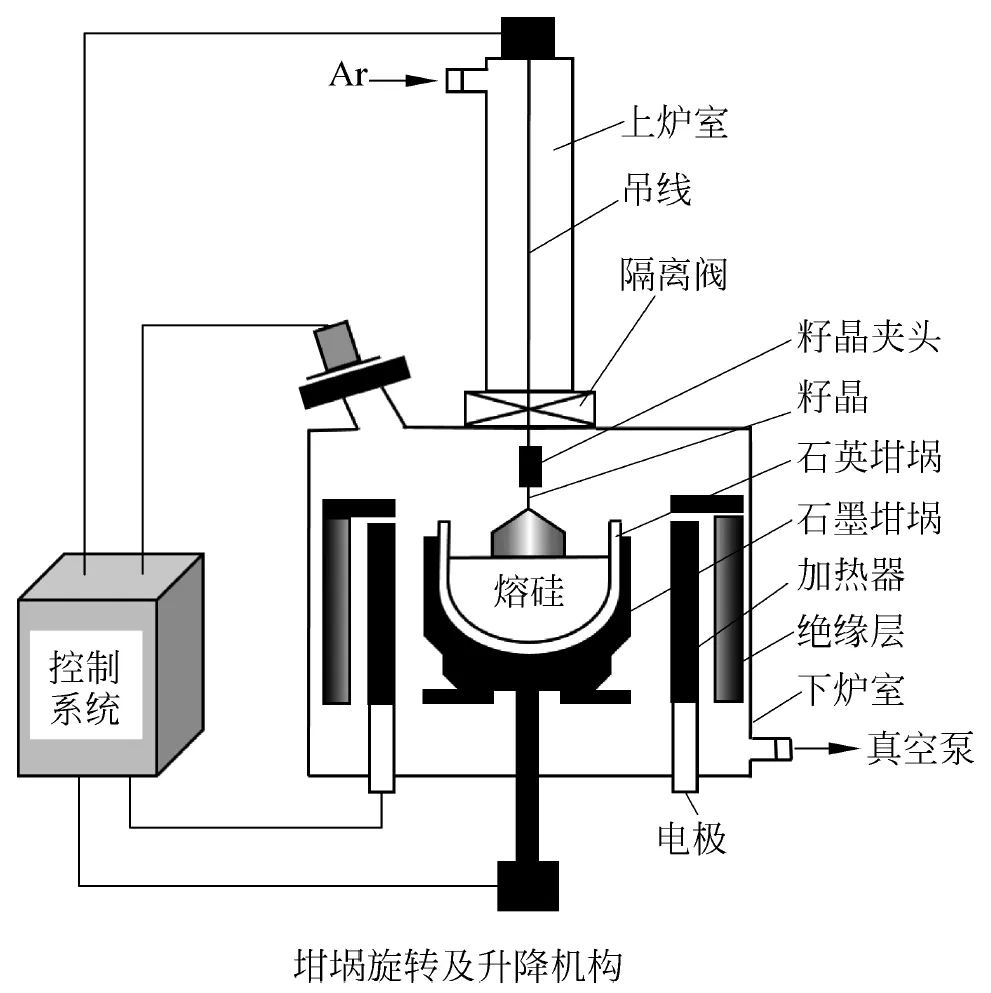

單晶硅屬于立方晶系，金剛石結構，是一種性能優良的半導體材料。自上世紀40年代起開始使用多晶硅至今，硅材料的生長技術已趨于完善，并廣泛的應用于紅外光譜頻率光學元件、紅外及射線探測器、集成電路、太陽能電池等。此外，硅沒有毒性，且它的原材料石英（SiO2）構成了大約60%的地殼成分，其原料供給可得到充分保障。硅材料的優點及用途決定了它是目前最重要、產量最大、發展最快、用途最廣泛的一種半導體材料。當前制備單晶硅主要有兩種技術，根據晶體生長方式不同，可分為懸浮區熔法（Float Zone Method）和直拉法（Czochralski Method）。這兩種方法制備的單晶硅具有不同的特性和不同的器件應用領域，區熔單晶硅主要應用于大功率器件方面，而直拉單晶硅主要應用于微電子集成電路和太陽能電池方面，是單晶硅的主體。一、懸浮區熔法懸浮區熔法（FZ）在1953年首先由Keck和Golay用于生長硅單晶。區熔法生長單晶不需要使用熔體坩堝，能很好地防止坩堝引入氧或金屬雜質，因此能制備出較高純度的單晶體。懸浮區熔法的生長過程如圖1所示。整個生長過程需要在惰性氣體保護環境進行，首先將合適長度多晶棒垂直放置在高溫爐反應室，通過移動加熱線圈將多晶棒的低端融化，此后將籽晶放入多晶熔融區域，通過控制加熱線圈的溫度與位置，使得多晶熔融體沿著籽晶形成單晶并長大，最后使得多晶棒轉為單晶棒。單晶棒的直徑主要由頂部和底部的相對旋轉速率控制。
